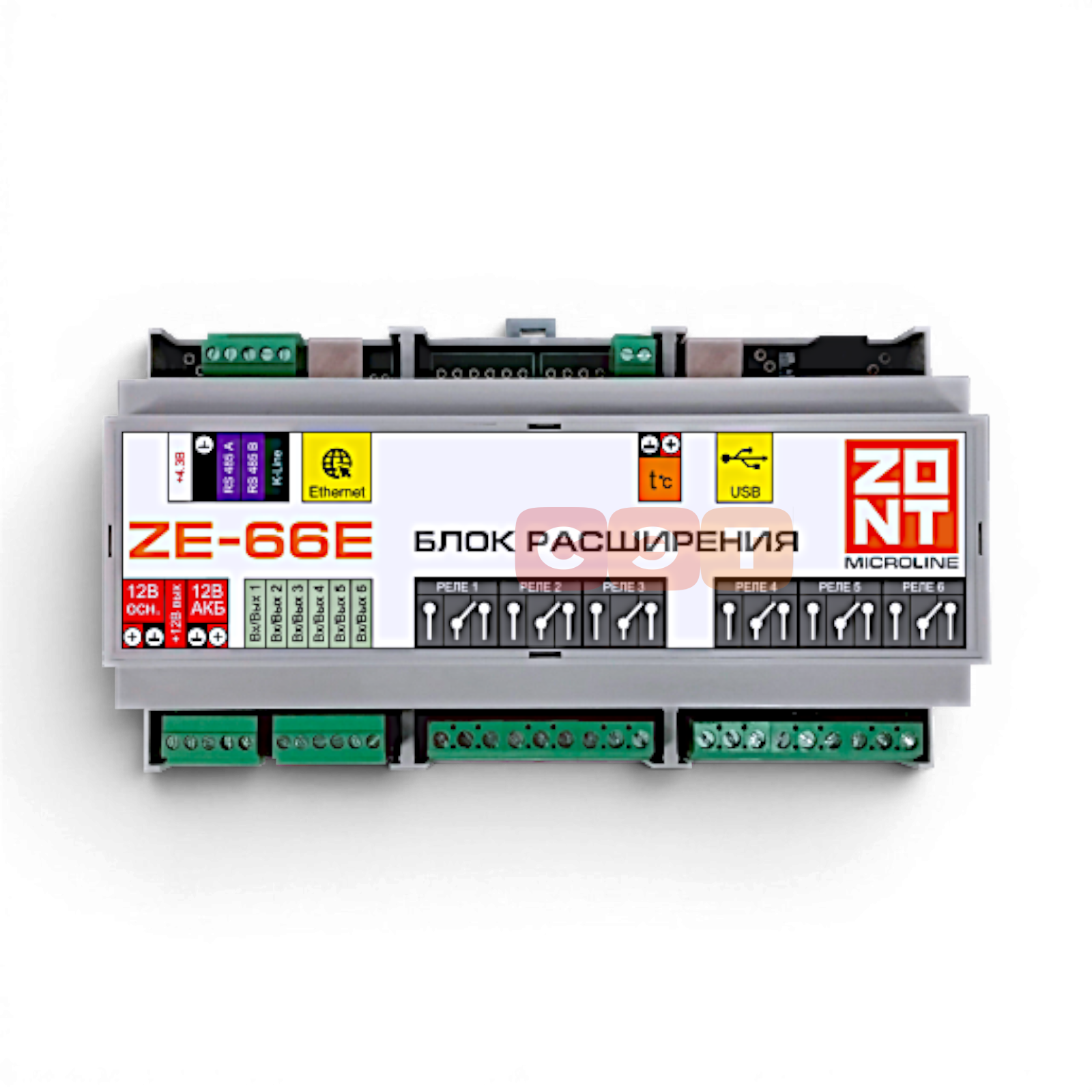

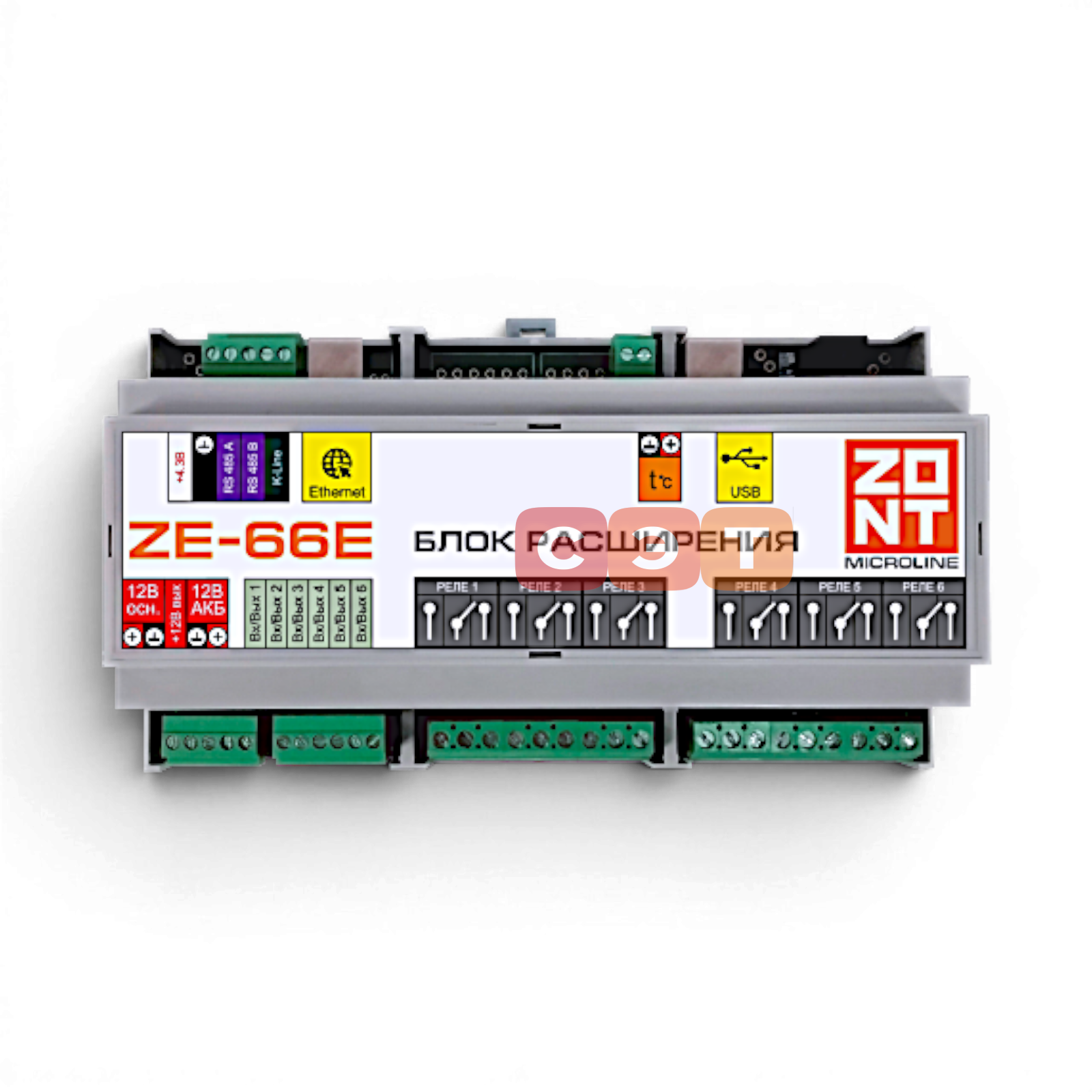

Блок расширения ZE-66E с Ethernet — снят с производства. Актуальная линейка блоков расширения — используйте Адаптер Ethernet/Wi-Fi.
Предназначен для увеличения числа входов/выходов контроллера ZONT H2000+. Обеспечивает обмен данными с контроллером по локальной сети Ethernet или интерфейсам RS-485 и K-Line, контролирует состояние охранных и информационных датчиков различного назначения, поддерживает подключение цифровых и аналоговых датчиков температуры, управляет работой релейных и универсальных выходов.
Применяется на объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений. Блок не требует отдельного программирования: при подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока.
6 универсальных выходов: назначение определяется настройкой контроллера H2000+; каждый может использоваться как аналоговый вход для контроля датчиков или как выход «открытый коллектор» для управления исполнительным механизмом и электроприбором.
6 релейных выходов через встроенные реле (7 А / DC 28 В / AC 240 В) для управления исполнительными механизмами и электроприборами.
Интерфейс 1-Wire для подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером H2000+:
Ethernet — оба устройства подключаются к локальной сети, оптимальное удаление блока от роутера 100 м
RS-485 — оптимальное удаление 100 м; при больших расстояниях рекомендуются дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и витая пара CAT5
K-Line — максимальное удаление 10–15 м
Напряжение питания: основное 9–16 В от источника постоянного тока; резервное — опционально от внешнего АКБ 12 В / 7 А·ч
Интерфейсы: Ethernet, USB 2.0, 1-Wire, RS-485, K-Line
Универсальные выходы: 6 шт. (могут назначаться как аналоговые входы); тип выхода — «открытый коллектор»; макс. ток каждого выхода 100 мА, напряжение не более 28 В; сопротивление во включённом состоянии не более 10 Ом; суммарный ток выходов 1–4 не более 350 мА, выходов 5 и 6 не более 100 мА; вход аналоговый — напряжение 0–30 В, дискретность 12 бит, погрешность 2 %
Релейные выходы: 6 шт.; номинальный ток коммутации 7 А (при резистивной нагрузке); постоянное напряжение (макс.) 28 В; переменное напряжение (пиковое) 240 В
Проводные цифровые датчики температуры: до 20 шт., тип DS18S20, DS18B20 (неоригинальные датчики могут не работать)
Диапазон рабочих температур: −40 … +50 °С
Габаритные размеры: 160 × 90 × 60 мм
Корпус: пластиковый, крепление на DIN-рейку (D9MG)
