Сифон для отвода конденсата ТП-138 — защита от запахов и засоров в системах кондиционирования
Описание и назначение
Сифон ТП-138 предназначен для безопасного отвода конденсата от кондиционеров в канализацию. Оснащен механическим запахозапирающим устройством (шариковый клапан), которое блокирует проникновение неприятных запахов из канализации при высыхании гидрозатвора.

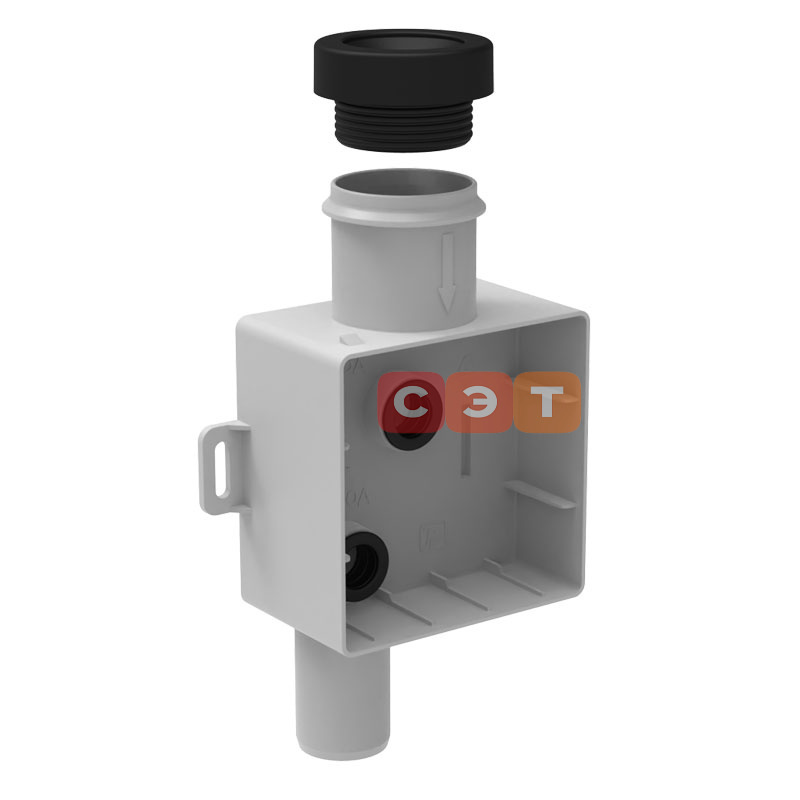

Конструкция и особенности

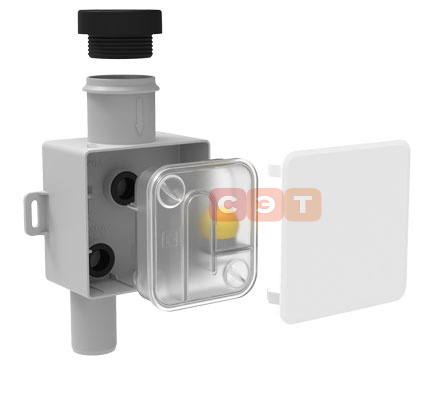

- Съемная кассета с гидрозатвором (50 мм) — легко извлекается для чистки или замены.
- Герметичные эластичные прокладки — предотвращают протечки.
- Выпускной патрубок DN32 (длина 47 мм) — совместим с трубопроводами стандартных диаметров.
- Декоративная крышка — маскирует сифон, сохраняя эстетику интерьера.
Технические характеристики
|
Параметр |
Значение |
|
Пропускная способность |
540 л/ч (0.15 л/с) |
|
Рабочая температура стоков |
от 0°C до 100°C |
|

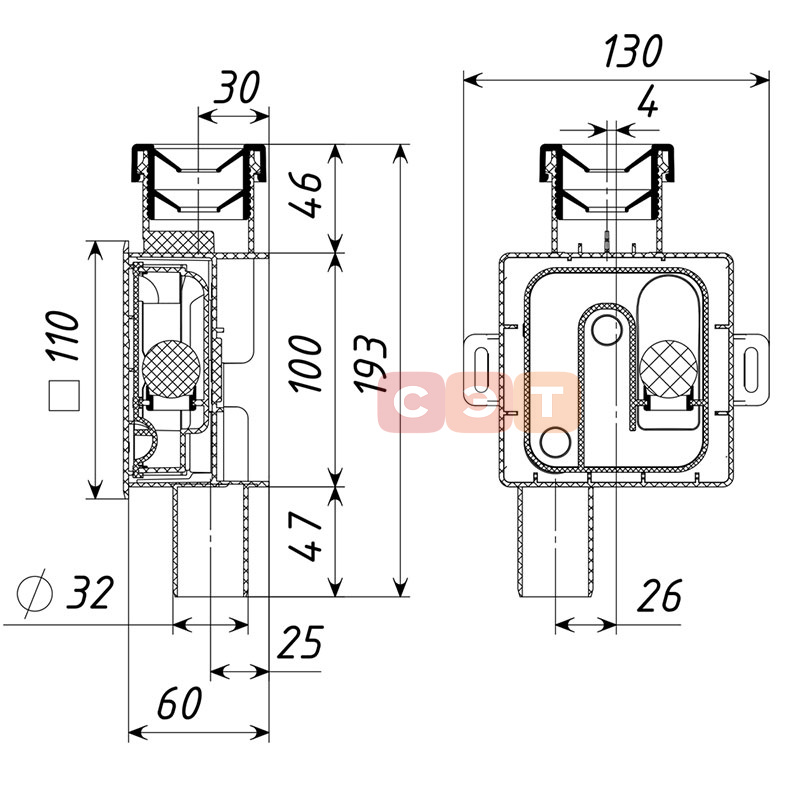

Присоединительные размеры |
DN32 / DN20 / DN16 |
|
Масса |
0,25 кг |
Преимущества
Надежная защита от запахов — шариковый клапан блокирует обратный поток газов.
Простое обслуживание — кассета извлекается без демонтажа системы.
Универсальность — подходит для бытовых и коммерческих систем кондиционирования.
Монтаж
- Установите корпус сифона в углубление стены.
- Обеспечьте уклон дренажной трубы не менее 2% от кондиционера к сифону.
- Расстояние от выпуска кондиционера до сифона: 0,2–3,5 м по вертикали.
- Подключите трубопроводы к патрубкам DN32.
- Проведите гидравлические испытания перед финишной отделкой (по СП 73.13330.2016).
- После отделки закройте сифон декоративной крышкой.
Важно! Монтаж проводите при температуре воздуха не ниже +5°C.
Техническое обслуживание
- Регулярная промывка — каждые 3 месяца (или после длительного простоя) чистой водой.
- Чистка при засоре:
- Снимите декоративную крышку.
- Извлеките кассету с гидрозатвором.
- Промойте или замените кассету.
- Соберите сифон в обратном порядке.
Запрещено:
- Использовать агрессивные химикаты.
- Допускать попадание мусора в систему.
Условия хранения и транспортировки
- Транспортировка: Любым видом транспорта в крытых условиях. Избегайте ударов!
- Хранение:
- В сухих помещениях (температура от -50°C до +50°C).
- Вдали от отопительных приборов (минимум 1 м).
- Защита от прямых солнечных лучей.
Комплектация:
- Корпус сифона — 1 шт.
- Съемная кассета с гидрозатвором — 1 шт.
- Декоративная крышка — 1 шт.
- Технический паспорт — 1 шт.
Примечание: Производитель оставляет за собой право изменять дизайн и комплектацию без ухудшения функциональности.
С сифоном ТП-138 ваша система кондиционирования будет работать безопасно и без запахов!
